| 集成16 bit ADC/DAC、高性能FPGA、PCI Express与SFP/SFP+，面向精密仪器仪表、工业自动化、分布式测量及科研装置等项目场景。 |

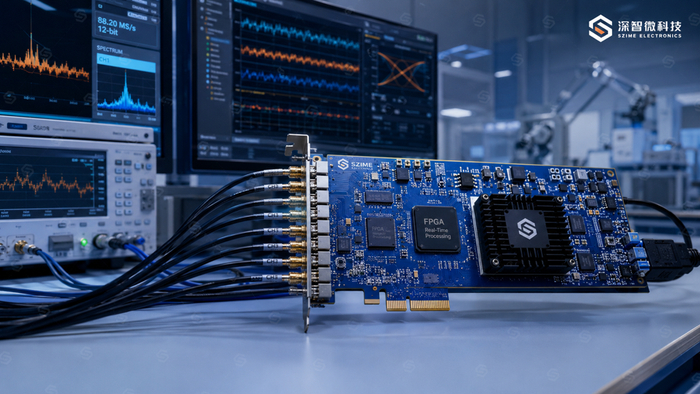

图1：高性能数字化处理板卡在高速采集与信号分析场景中的应用示意一、高速数据采集正在成为高端工业与科研项目的关键硬件入口
在精密仪器仪表、工业自动化、分布式测量系统和科研装置中，越来越多项目需要在复杂环境下快速、准确地获取模拟信号，并将其转化为可用于分析、控制和反馈的数字数据。传统采集模块可以完成基本数据采样，但当项目同时面对多通道、高带宽、低延迟、实时处理和系统集成要求时，普通采集方案往往难以支撑长期稳定运行。
深智微科技（深圳）有限公司，简称“深智微”，围绕高速ADC产品线、精密模拟器件、FPGA相关器件、工业电子项目供货和定制化板卡需求提供支持。本次推广的高性能数字化处理板卡，正是深智微面向高速数据采集、精密信号链、实时信号处理和工业科研项目应用的重要产品方向。
该板卡面向精密信号采集与实时处理场景，采用模块化架构设计，将高速模数/数模转换、大规模可编程逻辑处理和高速数据通信集成于单板，适用于对信号完整性、时序精度和通道密度有较高要求的工业与科研应用。与单一采集模块不同，这类数字化处理板卡更强调采集、处理、通信、时钟、电源和定制化能力的系统协同。
二、16 bit、最高125 MS/s多通道同步采集，支撑宽带信号数字化
高速数据采集板卡的核心，首先是ADC采集链路。产品资料显示，该板卡支持16 bit高精度模数转换，最高125 MS/s采样率，可根据项目需求配置通道数量，最大支持10路同步采集。对于精密测量、宽带信号数字化、多路并行监测和复杂测试系统而言，这一能力能够在采样精度、采样速度和通道密度之间形成较好的平衡。
多通道同步采集不是简单堆叠多个ADC。实际项目中，通道之间的相位一致性、触发同步、时钟分配、模拟前端路径和数字处理链路都会影响最终效果。该板卡强调各通道独立模数/数模链路与相位对齐，适合多路信号同步采集、分布式测试、闭环控制和科研前端数字化处理等场景。
除采集能力外，板卡还支持16 bit高精度数模转换，最高250 MS/s更新率，可输出任意波形。这意味着板卡不仅可以采集被测信号，也可以在测试、激励、控制和反馈场景中生成输出波形，为需要“采集+生成+处理”一体化能力的系统提供硬件基础。

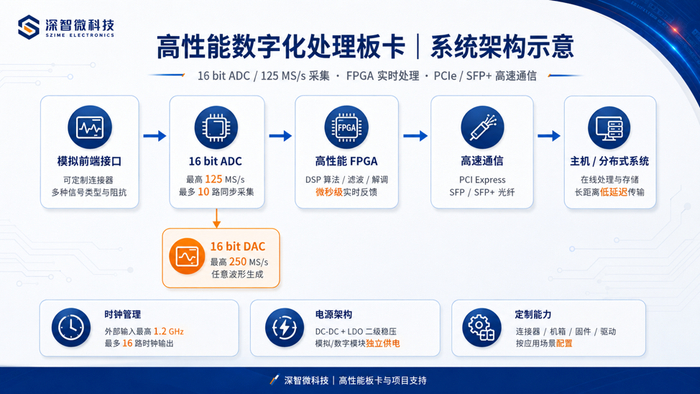

图2：高性能数字化处理板卡系统架构示意三、FPGA实时处理，让板卡从“采集设备”升级为“边缘处理平台”
高速采集带来的数据量通常非常大。如果所有原始数据都直接上传主机处理，系统会面临带宽、延迟和处理效率压力。FPGA的优势在于并行计算能力强、时序确定性高、处理延迟低，适合在板端完成实时预处理和高速数据通路管理。
产品资料显示，该板卡搭载高性能FPGA，提供逻辑资源、DSP算力和高速收发器，并支持用户自定义固件部署，可实现数字下变频、滤波、解调、闭环控制等实时算法。对于实时反馈、分布式测量和科研装置而言，部分算法前移到FPGA硬件端执行，可以减少主机软件等待和数据传输压力，提高系统响应效率。
在实际应用中，采集信号经ADC进入FPGA后，可在板端完成滤波、解调、门限判断、数据格式转换或控制量计算，再通过DAC、PCIe或光纤接口输出。对于需要微秒级硬件处理延迟的项目，这种架构更适合构建高确定性的实时信号处理平台。
四、PCI Express与SFP/SFP+兼顾本地高速处理和分布式集成
一块高性能数字化处理板卡，不仅要“采得准”，还要“传得稳”。产品资料显示，该板卡支持PCI Express接口，可与主机进行高速数据交互，适用于在线数据处理与存储；同时支持SFP/SFP+光纤接口，可用于长距离、低延迟的数据传输，便于分布式系统集成。
PCI Express更适合本地主机、标准机架或实验平台内的高速数据交互；SFP/SFP+光纤接口则更适合多节点、远距离、抗干扰和分布式测量场景。对于工业现场、科研装置和复杂测试平台而言，同时具备PCIe和光纤通信能力，可以让板卡适配更多系统架构。
五、时钟管理与低噪声电源，是精密信号链稳定运行的基础
在高速采集系统中，时钟稳定性直接影响采样一致性和相位精度。产品资料显示，该板卡搭载高性能时钟管理模块，支持单端或差分外部时钟输入，最大输入频率1.2 GHz，并可提供最多16路低抖动时钟输出，支持PLL倍频和单时钟扇出分配两种工作模式。
电源设计同样是精密信号链中的关键环节。该板卡采用DC-DC + LDO二级稳压架构，前级DC-DC负责高效电压转换，后级LDO对模拟前端、时钟电路等敏感模块进行独立稳压，以降低电源纹波和数字噪声串扰。各功能模块采用独立供电网络，有助于将数字噪声与模拟噪声隔离，提升系统稳定性。
| 能力模块 | 关键配置 | 对应项目价值 |
| 采集链路 | 16 bit ADC，最高125 MS/s，最大10路同步采集 | 适合宽带信号数字化、多通道同步采集、精密测量与实时分析 |
| 信号生成 | 16 bit DAC，最高250 MS/s，任意波形输出 | 支持测试激励、控制反馈和波形生成应用 |
| 实时处理 | 高性能FPGA，支持自定义固件和DSP算法 | 可在板端实现数字下变频、滤波、解调、闭环控制等实时任务 |
| 高速通信 | PCI Express，SFP/SFP+光纤接口 | 兼顾本地高速数据交互与分布式长距离低延迟传输 |
| 时钟与电源 | 1.2 GHz外部时钟输入，最多16路低抖动输出；DC-DC+LDO二级稳压 | 增强时序一致性，降低电源噪声对精密信号链的影响 |

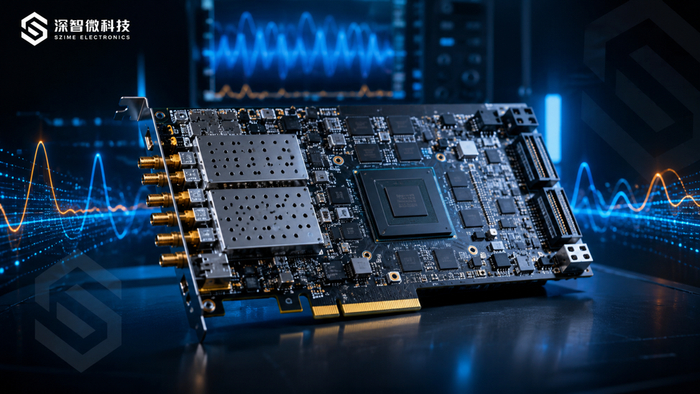

图3：高性能数字化处理板卡产品形象示意六、定制化能力让板卡更适合项目型应用
高速数据采集板卡在不同项目中的应用条件并不完全相同。不同客户的信号类型、连接器形式、阻抗标准、安装空间、机箱结构、传输距离、算法需求和主机系统可能存在明显差异。因此，一款适合项目型应用的数字化处理板卡，除了标准硬件能力之外，还需要具备较好的定制化适配能力。
产品资料显示，该板卡的模拟前端接口可根据用户需求灵活配置，支持多种连接器类型、通道数量和阻抗匹配方案；板卡外形尺寸与安装接口可按用户机箱需求定制；FPGA固件和主机驱动也可根据应用场景定制开发，并支持主流操作系统。
这种“硬件平台+接口适配+固件/驱动定制”的方式，有助于缩短客户从项目需求到系统集成的距离。对于工业自动化、科研装置、精密仪器仪表和分布式测量系统而言，板卡能否与现有设备、机箱、信号源和主机软件配合，往往决定项目落地效率。
七、面向精密仪器、工业自动化、分布式测量和科研装置
从应用方向看，高性能数字化处理板卡可用于精密仪器仪表中的高速信号采集与处理、分布式测量系统中的实时数据汇聚、工业自动化中的多通道同步控制与反馈，以及科研装置中的数字化前端处理。
精密仪器仪表：适用于高精度信号采集、波形分析和实时处理，强调采样精度、低抖动时钟和低噪声电源架构。
分布式测量系统：适用于多节点同步、远距离低延迟传输和数据汇聚，重点体现SFP/SFP+光纤接口与外部时钟同步能力。
工业自动化：适用于多通道同步反馈、闭环控制和低延迟处理，重点体现最大10路同步采集、FPGA实时算法和PCIe高速交互。
科研装置：适用于数字化前端处理、固件算法部署和机箱适配，重点体现连接器、机箱、固件和驱动按项目需求配置。

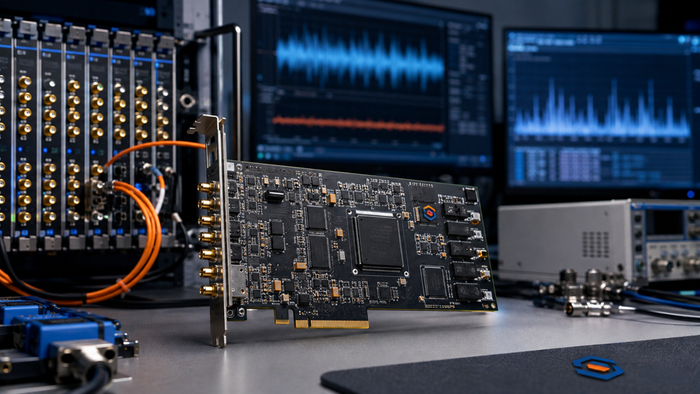

图4：高速信号采集与多通道测试场景示意八、深智微围绕高性能板卡与关键器件提供项目支持
对深智微而言，高性能数字化处理板卡不仅是一款单板产品，更是公司面向高速数据采集、精密信号链、FPGA实时处理和工业科研项目的重要产品方向。深智微可结合客户项目需求，围绕板卡产品、关键器件、接口适配、固件/驱动定制和项目供货提供协同支持。
深智微已取得高速ADC产品线原厂授权代理资格，同时长期服务精密模拟器件、FPGA相关器件、电源管理器件、高速接口器件及电子元器件原装现货需求。围绕高性能数字化处理板卡及相关项目，深智微将继续加强产品能力、供应链协同和定制化支持，帮助客户在工业自动化、精密仪器、分布式测量和科研装置等应用中更高效地完成系统集成。
结语
高速数据采集与实时处理能力，正在成为工业自动化、精密仪器和科研装置项目的重要硬件基础。16 bit高速采集、多通道同步、FPGA实时处理、PCIe高速通信、SFP/SFP+光纤传输、低抖动时钟和低噪声电源架构，共同决定一块数字化处理板卡能否真正支撑复杂项目落地。
未来，深智微将继续围绕高性能数字化处理板卡、高速ADC、精密模拟、FPGA实时处理和工业科研应用，为客户提供更具项目价值的产品供货、定制化支持和供应链协同服务。
